제품소개
공기압축기

Oil Injection Type(1Stage)

SD-VPM Series

  • 제품소개
  • SD-VPM Series

1단 압축 에어앤드 + 단일 영구 자석 모터

영구자석 동기식 (Permanent Magnet Synchronous)

  • 출력(Power)

    30~175HP(22~132KW)

  • 공기량(Capacity)

    0.9~26.2㎥/min

  • 압력(Pressure)

    6~9.9kg/㎠

제품 특징

  • Vector Inverter

    Vector Inveter를 이용하여 PM Motor를 제어하므로 응답대응성이 우수하고 정밀 제어가 가능합니다.

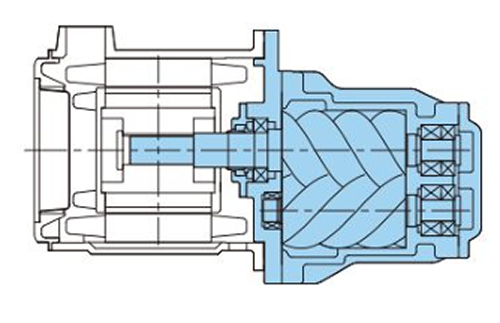

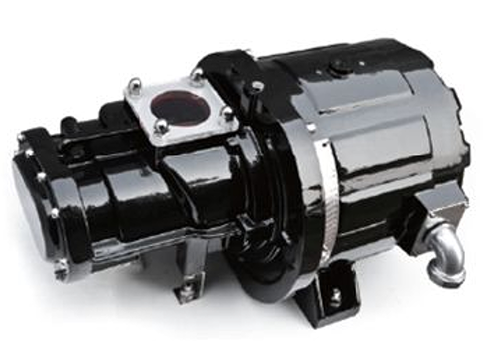

  • 일체형 압축기

    Integral Compressor

    압축기 축을 이용 모터 스테이터로 사용 하는 구조로 커플링 및 모터 베어링이 없 어 효율이 우수하며(동력 전달손실 제로) 내구성이 뛰어납니다.

  • 고효율 영구자석 동기모터

    High-Efficiency Permanent Magnet Motor

    고효율 영구자석모터(PM Motor)를 적 용하여 고속/고출력이 가능하며 저속 경 부하시 효율이 뛰어나며 제어성이 우수 합니다.

주요 제원

Item / Unit SD30VPM SD50VPM SD75VPM SD100VPM SD150VPM SD175VPM
Capacity (㎥/min) 6 kg/㎠ 1.3~4.6 2.1~7.5 3.2~11.3 4.4~15.8 6.3~22.5 7.4~26.2
7 kg/㎠ 1.2~4.2 2.0~7.1 3.0~10.7 4.1~14.7 5.9~21.0 7.0~24.8
8.0 kg/㎠ 1.1~3.7 1.8~6.4 2.8~9.8 3.8~13.4 5.4~19.1 6.3~22.5
9.9 kg/㎠ 0.9~3.1 1.6~5.6 2.4~8.7 3.3~11.8 4.8~17.2 5.8~20.7
Cooling Method Air Cooled
Driving method Direct Driven (No Gear, No Coupling)
Discharge air temperature (℃) Ambient + 13 ℃ 이하
Motor output (kW) 22 37 55 75 110 132
Frequency (Hz) 60 / 50Hz
Voltage (V) 3Ph, AC 380V / 440V
Starting method Inverter
Capacity Control Inverter Control + Purge Control
Oil capacity (liter) 21 28 47 73
Noise level dB(A) 64 65 70 71 74 76
Discharge connection PT 1 PT 1 1/4 PT 2 PT 2 1/2
Weight (kg) 650 820 1580 1680 3350 3650
Dimensions (mm) Length (L) 1380 1480 2000 2700 3000
Width (W) 830 930 1230 1530 1500
Height (H) 1300 1575 1750 2150 2400



* 규격 및 사양은 제품의 개량 등으로 사전예고 없이 변경될 수 있습니다.
* The specifications can be changed without previous notice to improve the quility.
